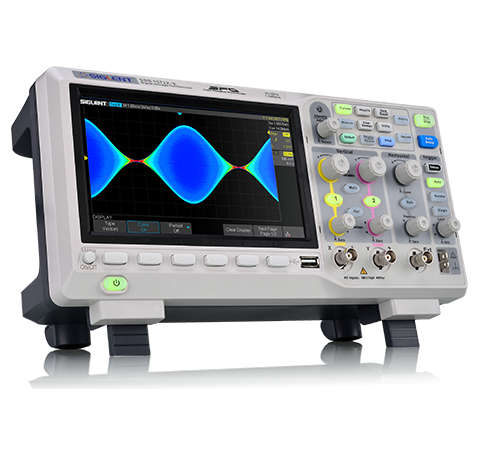

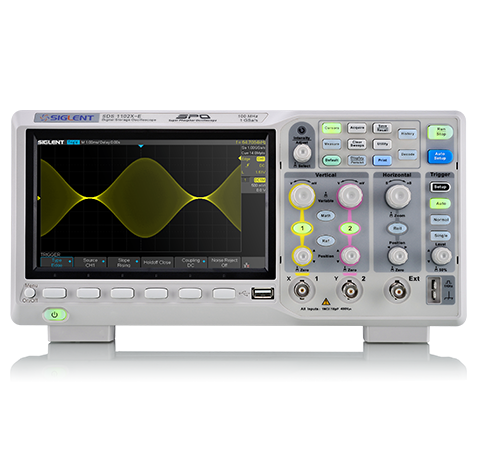

SDS1000X -Eシリーズで
デジタル・オシロスコープ
デジタル・オシロスコープ
主な特徴
- 100、200 MHzのモデルラインナップ
- 2 or 4アナログチャンネル、16チャンネルロジック/ MSO（4チャンネルモデル用オプション）
- リアルタイムサンプリングレート 最大1 GSa/s
- 数値演算コプロセッサによりフロントパネルの操作処理を高速化
- 最大波形キャプチャレート 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
- 最大メモリ長 14 Mpts、1 Mpts FFT
- スクリーンでのボード線図機能とwebブラウザによる遠隔操作（4チャンネルモデルに標準搭載）
×

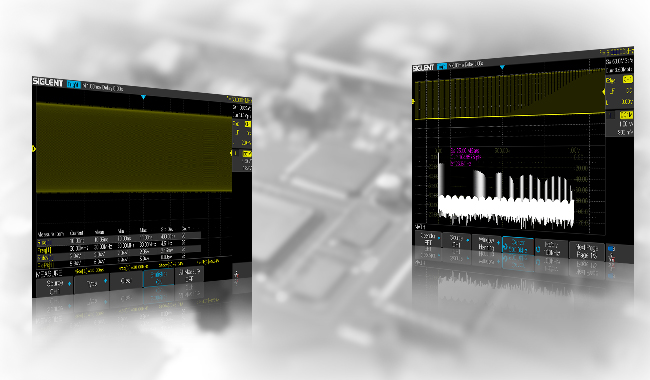

高性能のメモリ長と波形キャプチャレート
- 高感度・低ジッタのデジタルトリガシステム

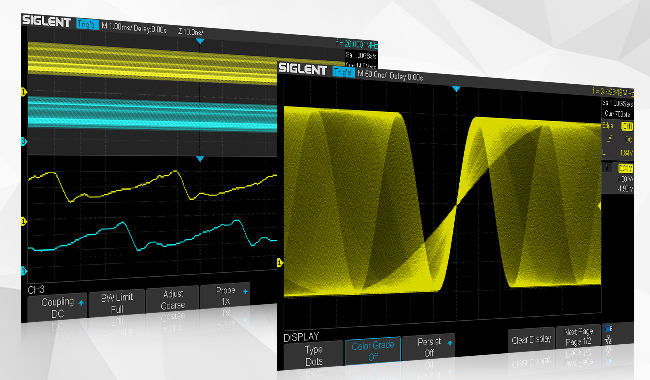

- 256段階の輝度諧調と色温度による表示
- 最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉
- 最大14 Mptsのメモリ長で、オーバーサンプリングによる長時間・高分解能の捕捉が可能
高性能のメモリ長と波形キャプチャレート
- 高感度・低ジッタのデジタルトリガシステム
- 256段階の輝度諧調と色温度による表示
- 最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉
- 最大14 Mptsのメモリ長で、オーバーサンプリングによる長時間・高分解能の捕捉が可能
データ解析処理の革命
- 14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。
- ハードウェアコプロセッサによる高速データ処理
- 1 Mpts FFT演算
- ズーム、ゲート、演算測定、統計処理をサポート
- 38種類のパラメータの自動測定機能をサポート
データ解析処理の革命
- 14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。
- ハードウェアコプロセッサによる高速データ処理
- 1 Mpts FFT演算
- ズーム、ゲート、演算測定、統計処理をサポート
- 38種類のパラメータの自動測定機能をサポート

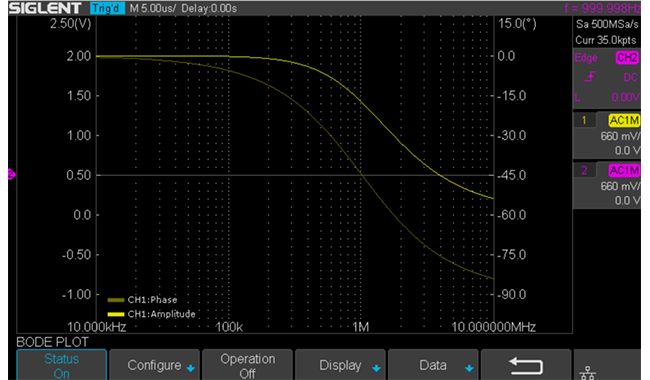

電源制御ループ応答解析 / ボード線図
（4チャンネルシリーズのみ対応）
（4チャンネルシリーズのみ対応）
電源設計において、安定性は非常に重要な指標の1つです。一般的に、この安定性の測定には特殊な周波数応答アナライザを必要としますが、非常に高価です。SIGLENTはこの課題に対し、Bode Plot IIソフトウェア標準搭載のSDS1000X-E オシロスコープと信号ソースによる電源制御ループ測定という、手ごろな価格のソリューションを提供します。
· より優れた測定感度と確度を実現
· 電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード
· ユーザーフレンドリーなUIデザイン
· リスト表示とカーソル測定でより直感的に操作
· より優れた測定感度と確度を実現
· 電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード
· ユーザーフレンドリーなUIデザイン
· リスト表示とカーソル測定でより直感的に操作
電源制御ループ応答解析 / ボード線図
（4チャンネルシリーズのみ対応）
（4チャンネルシリーズのみ対応）
電源設計において、安定性は非常に重要な指標の1つです。一般的に、この安定性の測定には特殊な周波数応答アナライザを必要としますが、非常に高価です。SIGLENTはこの課題に対し、Bode Plot IIソフトウェア標準搭載のSDS1000X-E オシロスコープと信号ソースによる電源制御ループ測定という、手ごろな価格のソリューションを提供します。
· より優れた測定感度と確度を実現
· 電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード
· ユーザーフレンドリーなUIデザイン
· リスト表示とカーソル測定でより直感的に操作
· より優れた測定感度と確度を実現
· 電源制御ループテストの複雑なテストシナリオを可能にする可変励起スキャンモード
· ユーザーフレンドリーなUIデザイン
· リスト表示とカーソル測定でより直感的に操作

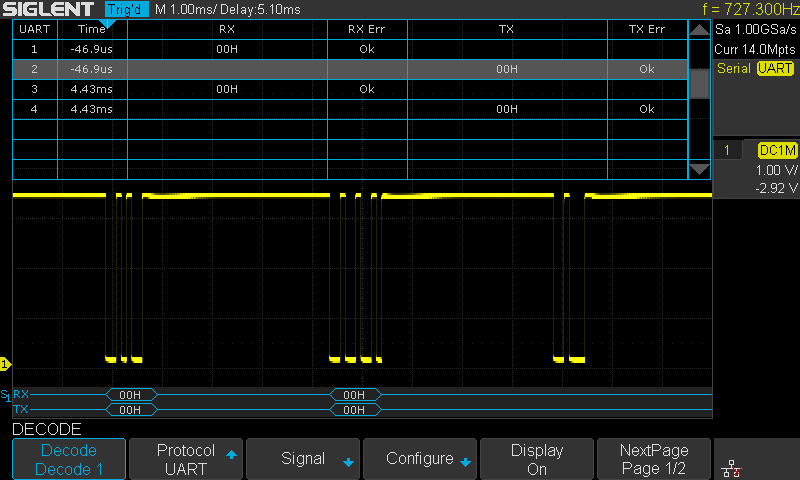

シリアルデコード機能を標準搭載
SDS1000X-Eには、他機種では有償となることが多いシリアルデコード機能が標準で搭載されており、IIC、SPI、UART、CAN、LINに対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
シリアルデコード機能を標準搭載
SDS1000X-Eには、他機種では有償となることが多いシリアルデコード機能が標準で搭載されており、IIC、SPI、UART、CAN、LINに対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。

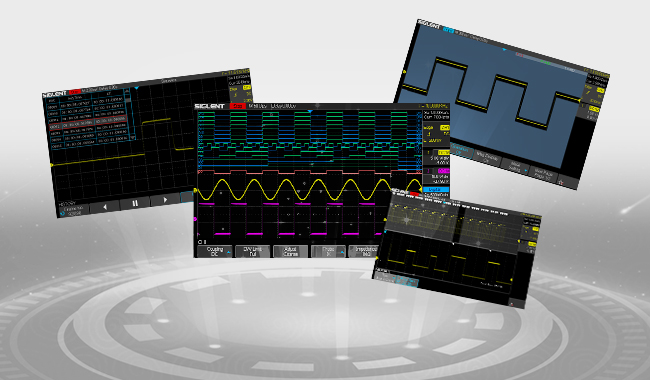

強力なデバッグ・解析機能
- サーチ＆ナビゲート機能により目的の波形イベントを素早く検出
- MSOロジックアナライザを統合したミックスドシグナル解析ツール
- ヒストリモードとシグナルモードの組み合わせで波形の異常を素早く捕捉
- 長期間の信号モニタリングを可能にするハードウェアベースの合否判定モード
強力なデバッグ・解析機能
- サーチ＆ナビゲート機能により目的の波形イベントを素早く検出
- MSOロジックアナライザを統合したミックスドシグナル解析ツール
- ヒストリモードとシグナルモードの組み合わせで波形の異常を素早く捕捉
- 長期間の信号モニタリングを可能にするハードウェアベースの合否判定モード
Webページを介した遠隔操作
Webサーバを内蔵しているため、ドライバソフトやPCソフトをインストールする必要はありません。ブラウザから機器の制御や波形の観測、測定結果の取得といった操作を遠隔で行うことができます。高圧・高温といった特殊な環境下で測定を行う際に最適な機能です。ブラウザでの表示は、通常のウェブレイアウトとモバイルレイアウトの両方に対応しており、携帯端末からでも簡単に操作することが可能です。
Webページを介した遠隔操作
Webサーバを内蔵しているため、ドライバソフトやPCソフトをインストールする必要はありません。ブラウザから機器の制御や波形の観測、測定結果の取得といった操作を遠隔で行うことができます。高圧・高温といった特殊な環境下で測定を行う際に最適な機能です。ブラウザでの表示は、通常のウェブレイアウトとモバイルレイアウトの両方に対応しており、携帯端末からでも簡単に操作することが可能です。
仕様
帯域幅 |
100 MHz 、200 MHz |

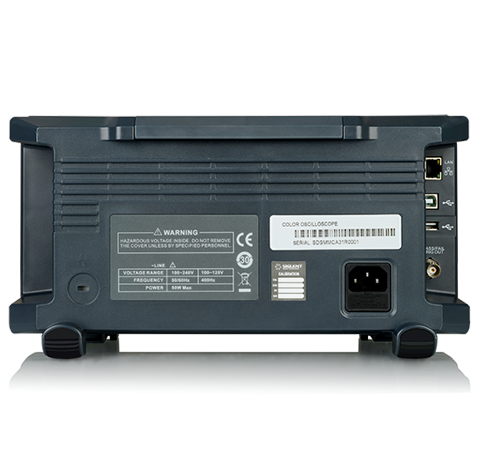

| サンプリングレート（最大） | 1 GSa/s |
| 波形キャプチャレート（最大） | 400,000 wfm/s |
| チャンネル数 | 4（4チャンネルモデル） 2+EXT（2チャンネルモデル） |
| メモリ長 | 7 Mpts/ch（非インターリーブモード） 14 Mpts/ch（インターリーブモード） |
| トリガタイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ |
| シリアルトリガ＆デコード（標準機能） | I2C, SPI, UART, CAN, LIN |
| 16デジタルチャンネル（4チャンネルモデル標準付属品） | 最大波形キャプチャレート 1 GSa/s、最大メモリ長 14 Mpts/ch |
| USB任意信号発生器（4チャンネルモデル用オプション） | 1チャンネル、25 MHz、サンプリングレート 125 MHz、波形長 16 kpts |
| ボード線図（4チャンネルモデル標準機能） | 開始周波数 10 Hz、最小帯域幅 500 Hz、最大帯域幅 120 MHz（オシロスコープと任意信号発生器の帯域幅による）、最大周波数スキャン点数 500 pts |
| インターフェース | USBホスト、USBデバイス、LAN、合否判定、トリガ出力、Sbus（SIGLENT MSO） |
| プローブ（標準付属品） | SDS1104X-E：PPP510受動プローブ 4本 SDS1204X-E/SDS1202X-E：PP215受動プローブ 4/2本 |
| ディスプレイ | 7インチTFT液晶（800×480ピクセル） |
| 重量 | 4チャンネルモデル：2.6 kg（パッケージ除く）、3.8 kg（パッケージ含む） 2チャンネルモデル：2.5 kg（パッケージ除く）、3.5 kg（パッケージ含む） |
型番
帯域幅
チャンネル数
リアルタイムサンプリングレート
最大波形
メモリ長
税込価格（円）
SDS1204X-E
200 MHz
4
1 GSa/s
100,000 wfm/s（ノーマルモード）400,000 wfm/s（シーケンスモード）
7Mpts/CH（インターリーブモード不可 インターリーブモード）、14 Mpts/CH(インターリーブモード) モード)
¥143,000
SDS1104X-E
100 MHz
4
1 GSa/s
100,000 wfm/s（ノーマルモード）400,000 wfm/s（シーケンスモード）
7Mpts/CH（インターリーブモード不可 インターリーブモード）、14 Mpts/CH(インターリーブモード) モード)
¥96,800
SDS1202X-E
200 MHz
2+EXT
1 GSa/s
100,000 wfm/s（ノーマルモード）400,000 wfm/s（シーケンスモード）
7Mpts/CH（インターリーブモード不可 インターリーブモード）、14 Mpts/CH(インターリーブモード) モード)
¥73,700
