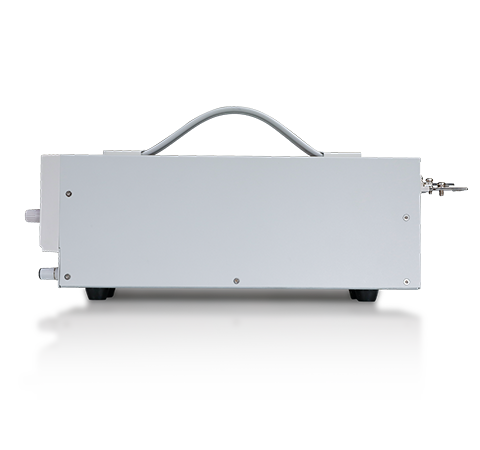

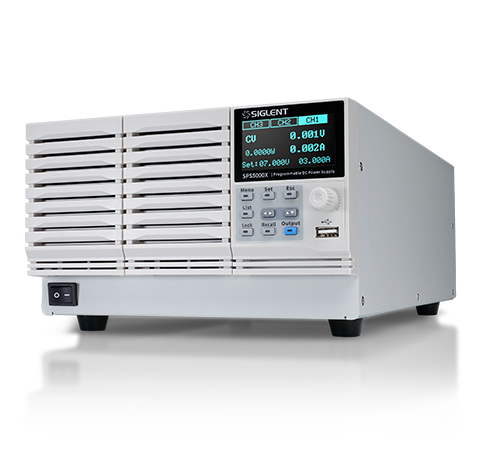

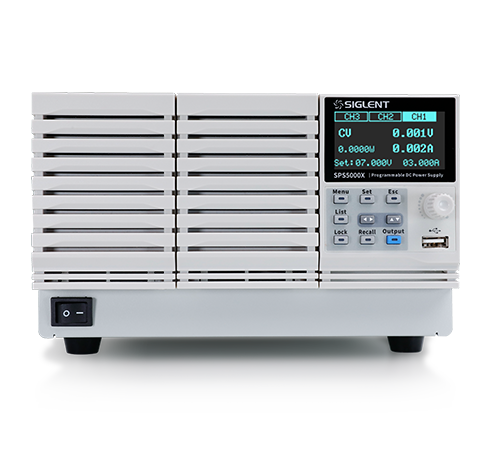

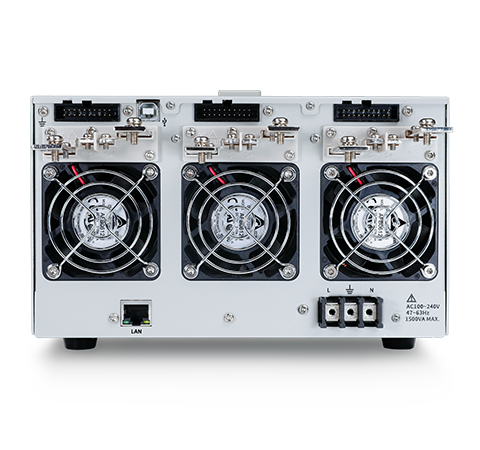

SPS5000Xシリーズ ワイドレンジ・プログラマブル・スイッチングDC電源
主な特徴
  • 定格出力電圧:40 V、50 V、80 V、160 V
  • 定格出力電力:180 W、360 W、720 W、1080 W
  • ワイドレンジの電圧・電流出力と高効率を実現した電源装置
  • より優れたDUT保護を提供するCC、CV優先モード設定
  • 3チャンネルのタイミング出力設定に対応
  • 170度の広視野角を実現した有機ELスクリーン、Webリモートコントロール
×
様々な組み合わせが可能な出力
SPS5000Xシリーズは、出力電圧(40 V、50 V、80 V、160 V)と出力電流(7.5 A ~ 90 A)の組み合わせが豊富なラインナップとなっており、定格出力は180 W、360 W、720 W、1080 Wのいずれかです。1チャンネルモデルは、直列の場合2台、並列の場合3台までの接続に対応しており、2および3チャンネルモデルは、チャンネル間の直列・並列接続が可能です。
様々な組み合わせが可能な出力
SPS5000Xシリーズは、出力電圧(40 V、50 V、80 V、160 V)と出力電流(7.5 A ~ 90 A)の組み合わせが豊富なラインナップとなっており、定格出力は180 W、360 W、720 W、1080 Wのいずれかです。1チャンネルモデルは、直列の場合2台、並列の場合3台までの接続に対応しており、2および3チャンネルモデルは、チャンネル間の直列・並列接続が可能です。
定電力出力
定電力モードでは、電圧と電流のレンジを自動的に切り替えて最大化し、無駄のない出力を実現します。これにより、低電流では高電圧、低電圧では高電流の出力が可能になっています。多くの従来型電源の矩形出力レンジと比較し、SPS5000Xシリーズは、より広いレンジの電圧・電流出力を提供し、使用効率が大幅に向上しています。
定電力出力
定電力モードでは、電圧と電流のレンジを自動的に切り替えて最大化し、無駄のない出力を実現します。これにより、低電流では高電圧、低電圧では高電流の出力が可能になっています。多くの従来型電源の矩形出力レンジと比較し、SPS5000Xシリーズは、より広いレンジの電圧・電流出力を提供し、使用効率が大幅に向上しています。
リストタイミング出力
SPS5000Xシリーズは、最大で3チャンネル、50ステップのタイミング出力をサポートしています。タイミング出力のパラメータ設定は、本体のフロントパネルからできるほか、Webリモートコントロール機能を使用することで、より迅速かつ便利に行うことが可能です。リスト機能は、出力電流、出力電圧、出力遅延時間、持続時間、立ち上がり/立ち下がりスロープ等の設定に対応しています。
リストタイミング出力
SPS5000Xシリーズは、最大で3チャンネル、50ステップのタイミング出力をサポートしています。タイミング出力のパラメータ設定は、本体のフロントパネルからできるほか、Webリモートコントロール機能を使用することで、より迅速かつ便利に行うことが可能です。リスト機能は、出力電流、出力電圧、出力遅延時間、持続時間、立ち上がり/立ち下がりスロープ等の設定に対応しています。

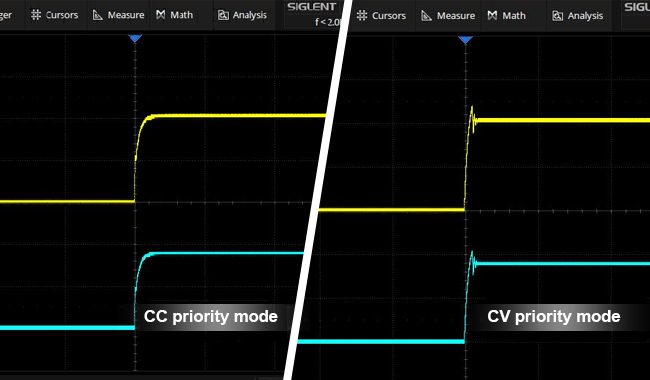

CV/CC優先モード
SPS5000XシリーズをCC優先モードに設定すると、出力オン時の突入電流のスパイクやオーバーシュート電圧を効果的に抑制することができます。
CVモードでは、電圧の出力値が設定値に素早く到達します。LEDテスト等の一部の用途においては、出力を開始しLEDのオン電圧に達した際、サージ電流とオーバーシュート電圧が発生します。
CV/CC優先モード
SPS5000XシリーズをCC優先モードに設定すると、出力オン時の突入電流のスパイクやオーバーシュート電圧を効果的に抑制することができます。
CVモードでは、電圧の出力値が設定値に素早く到達します。LEDテスト等の一部の用途においては、出力を開始しLEDのオン電圧に達した際、サージ電流とオーバーシュート電圧が発生します。
複数の保護対策
SPS5000Xシリーズには、保護機能として過電流保護(OCP)、過電圧保護(OVP)、過熱保護(OTP)が搭載されています。保護機能が働くと、出力がオフになり、保護モードが有効になります。Escキーを2秒以上押すと保護モードを解除することができます。過電力保護(OPP)が働くと、電力制限モードが有効になり、最大出力が定格電力の約105%になります。
複数の保護対策
SPS5000Xシリーズには、保護機能として過電流保護(OCP)、過電圧保護(OVP)、過熱保護(OTP)が搭載されています。保護機能が働くと、出力がオフになり、保護モードが有効になります。Escキーを2秒以上押すと保護モードを解除することができます。過電力保護(OPP)が働くと、電力制限モードが有効になり、最大出力が定格電力の約105%になります。
仕様

出力チャンネル 1/2/3 channel; 40 V/50 V/80 V/160 V; 180 W/360 W/720 W/1080 W
ディスプレイ 2.4インチ高輝度有機EL液晶
分解能   1 mV/1 mA
設定確度 電圧確度:
40/50/80 Vモデル 0.1%±10 mV
160 Vモデル 0.1%±100 mV
電流設定確度:
40 V 30/60/90 Aモデル 0.1%±30/60/100 mA
50 Vモデル 0.1%±10 mA
80 V 15/30/45 Aモデル 0.1%±10/30/40 mA
160 V 7.5/15/22.5 Aモデル 0.1%±5/15/20 mA
リードバック確度 電圧リードバック確度:
40/50/80 Vモデル 0.1%±20 mV
160 Vモデル 0.1%±100 mV
電流リードバック確度:
40 V 30/60/90 Aモデル 0.1%±40/70/100 mA
50 Vモデル 0.1%±20 mA
80 V 15/30/45 Aモデル 0.1%±20/40/50 mA
160 V 7.5/15/22.5 Aモデル 0.1%±5/15/20 mA
CVモード
ラインレギュレーション 40 Vモデル 18 mV
50 Vモデル 3 mV
80 Vモデル 40 mV
160 Vモデル 80 mV
(定負荷、90 ~ 132 Vacまたは170 ~ 265 Vac)
負荷レギュレーション 40 Vモデル 20 mV
50 Vモデル 10 mV
80 Vモデル 40 mV
160 Vモデル 80 mV
(無負荷~全負荷、定入力電圧)
リップル&ノイズ ピーク値
50 Vモデル 45 mV
40/80/160 V 360 Wモデル 60 mV
40/80/160 V 720 Wモデル 80 mV
40/80/160 V 1080 Wモデル 100 mV
実効値
50 Vモデル 5 mV
40/80 V 360 Wモデル 7 mV
40/80 V 720 Wモデル 11 mV
40/80 V 1080 Wモデル 14 mV
160 V 360 Wモデル 12 mV
160 V 720 Wモデル 15 mV
160 V 1080 Wモデル 20 mV
過渡応答時間 40/50/80 Vモデル 1 ms
160 Vモデル 2 ms
CCモード
ラインレギュレーション 0 Vモデル 8 mA
40 Vモデル 40/75/110 mA
80 Vモデル 18/32/45 mA
160 Vモデル 12/19/26 mA
負荷レギュレーション 50 Vモデル 10 mA
40 Vモデル 40/75/110 mA
80 Vモデル 18/32/45 mA
160 Vモデル 12/19/26 mA
リップル&ノイズ 実効値
50 Vモデル 10 mA
40 Vモデル 72/144/216 mA
80 Vモデル 27/54/81 mA
160 Vモデル 15/30/45 mA
直列/並列モード
直列接続の最大ユニット数 2
並列接続の最大ユニット数 3
CC/CV優先モード  対応
Webリモートコントロール 対応
リスト機能 最大50ステップ、ローカル編集とUSBメモリからのインポートに対応
ラックマウントサイズ 1/2,1/3,1/6
型番
出力チャンネル
ディスプレイ
分解能
設定確度
リードバック確度
税込価格(円)
SPS5051X
3チャンネル,50V/10A/180W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
電圧: 0.1%±20 mV;電流:0.1%±20 mA
¥181,940
SPS5041X
1チャンネル,40V/30A/360W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±30 mA
電圧: 0.1%±20 mV;電流:0.1%±40 mA
¥182,600
SPS5042X
1チャンネル, 40V/60A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±60 mA
電圧: 0.1%±20 mV;電流:0.1%±70 mA
¥223,080
SPS5043X
1チャンネル, 40V/90A/1080W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±100 mA
電圧: 0.1%±20 mV;電流:0.1%±100 mA
¥291,610
SPS5044X
2チャンネル, 40V/30A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±30 mA
電圧: 0.1%±20 mV;電流:0.1%±40 mA
¥342,540
SPS5045X
3チャンネル, 40V/30A/1080W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±30 mA
電圧: 0.1%±20 mV;電流:0.1%±40 mA
¥407,660
SPS5081X
1チャンネル, 80V/30A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
電圧: 0.1%±20 mV;電流:0.1%±20 mA
¥239,470
SPS5082X
1チャンネル,80V/30A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±30 mA
電圧: 0.1%±20 mV;電流:0.1%±40 mA
¥293,150
SPS5083X
1チャンネル, 80V/45A/1080W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±40 mA
電圧: 0.1%±20 mV;電流:0.1%±50 mA
¥381,370
SPS5084X
2チャンネル, 80V/15A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
電圧: 0.1%±20 mV;電流:0.1%±20 mA
¥412,060
SPS5085X
3チャンネル, 80V/15A/1080W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
¥494,560
SPS5161X
1チャンネル, 160V/7.5A/360W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±100 mV;電流:0.1%±5 mA
電圧: 0.1%±100 mV;電流:0.1%±5 mA
¥239,470
SPS5162X
1チャンネル, 160V/15A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±100 mV;電流:0.1%±15 mA
電圧: 0.1%±100 mV;電流:0.1%±15 mA
¥293,150
SPS5163X
1チャンネル, 160V/22.5A/1080W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±100 mV;電流:0.1%±20 mA
電圧: 0.1%±100 mV;電流:0.1%±20 mA
¥381,370
SPS5164X
2チャンネル, 160V/7.5A/720W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±100 mV;電流:0.1%±5 mA
電圧: 0.1%±100 mV;電流:0.1%±5 mA
¥412,060
SPS5165X
1チャンネル, 50V/10A/180W
2.4インチ高輝度有機EL液晶
1 mV/1 mA
電圧: 0.1%±10 mV;電流:0.1%±10 mA
電圧: 0.1%±20 mV;電流:0.1%±20 mA
¥494,560
