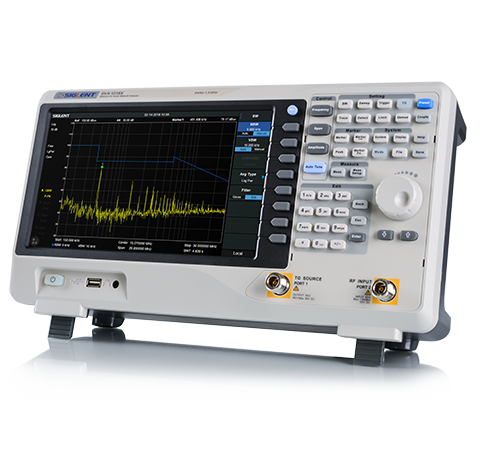

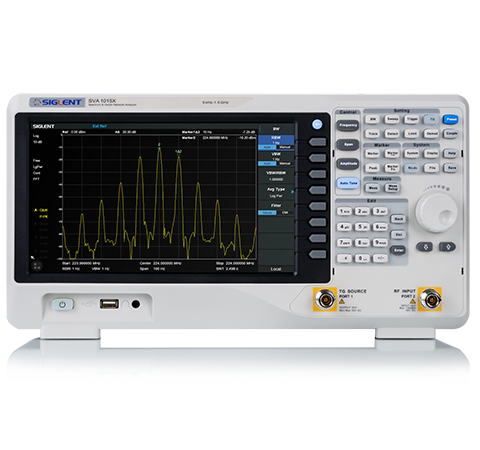

SVA1000Xシリーズ スペクトラム＆ベクトルネットワークアナライザ
主な特徴
- ベクトルネットワーク解析 100 kHz ~ 7.5 GHz（標準)
- 障害位置検出機能（オプション）
- 周波数レンジ 9 kHz ~ 7.5 GHz
- 表示平均ノイズレベル < -165 dBm/Hz
- 位相ノイズ -98 dBc/Hz @ 10 kHzオフセット（1 GHz、標準値）
- 最小帯分解能帯域幅（RBW） 1 Hz
×
5つの高性能な測定機能をお手頃価格の1台に集約
ベクトルネットワーク解析＋EMIプリコンプライアンステスト＋障害位置検出＆アンテナ測定＋スペクトラムアナライザ＋変調解析＝SVA1000X
SIGLENT Technologiesのスペクトラム解析、ネットワーク解析用汎用アナライザとして、SVA1000Xは、先進的なマイクロ波技術と最新のデジタル処理アルゴリズムが採用により、多機能・高性能を実現しています。SSA3000Xスペクトラムアナライザシリーズの機能・性能をそのままに、10M-1.5G方向性結合器を内蔵し、デュアルポートの単方向ベクトルネットワークアナライザとして完全な機能を備えています。教育現場やRFエンジニアにとって最適なツールです。
SIGLENT Technologiesのスペクトラム解析、ネットワーク解析用汎用アナライザとして、SVA1000Xは、先進的なマイクロ波技術と最新のデジタル処理アルゴリズムが採用により、多機能・高性能を実現しています。SSA3000Xスペクトラムアナライザシリーズの機能・性能をそのままに、10M-1.5G方向性結合器を内蔵し、デュアルポートの単方向ベクトルネットワークアナライザとして完全な機能を備えています。教育現場やRFエンジニアにとって最適なツールです。
5つの高性能な測定機能をお手頃価格の1台に集約
ベクトルネットワーク解析＋EMIプリコンプライアンステスト＋障害位置検出＆アンテナ測定＋スペクトラムアナライザ＋変調解析＝SVA1000X
SIGLENT Technologiesのスペクトラム解析、ネットワーク解析用汎用アナライザとして、SVA1000Xは、先進的なマイクロ波技術と最新のデジタル処理アルゴリズムが採用により、多機能・高性能を実現しています。SSA3000Xスペクトラムアナライザシリーズの機能・性能をそのままに、10M-1.5G方向性結合器を内蔵し、デュアルポートの単方向ベクトルネットワークアナライザとして完全な機能を備えています。教育現場やRFエンジニアにとって最適なツールです。
SIGLENT Technologiesのスペクトラム解析、ネットワーク解析用汎用アナライザとして、SVA1000Xは、先進的なマイクロ波技術と最新のデジタル処理アルゴリズムが採用により、多機能・高性能を実現しています。SSA3000Xスペクトラムアナライザシリーズの機能・性能をそのままに、10M-1.5G方向性結合器を内蔵し、デュアルポートの単方向ベクトルネットワークアナライザとして完全な機能を備えています。教育現場やRFエンジニアにとって最適なツールです。

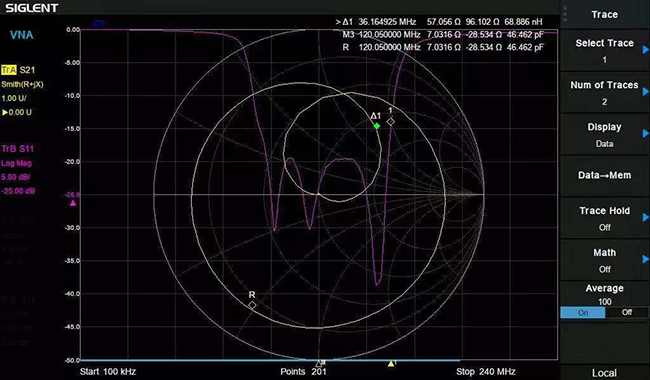

ベクトルネットワーク解析
- 10 MHz ~ 1.5 GHzの周波数レンジ
- 振幅と位相応答の同時測定、S11とS21ベクトルパラメータの測定に対応したベクトルネットワーク解析
- 単方向ポートでの40 dB、70 dB以上の伝送ダイナミックレンジ、ポート拡張と速度係数の設定へのサポート
- 反射/伝送係数、反射/挿入損失、位相、群遅延、定在波比、スイスチャート、ポーラチャート等の表示
- ケーブル・アンテナに対するDTF測定、ネットワーク解析のタイムドメイン測定に基づいたパラメータ解析・測定による正確なケーブル障害位置特定、インピーダンス解析等の機能
- 3.5 GHzレンジ、NタイプのOSLメカニカル校正をサポート
ベクトルネットワーク解析
- 10 MHz ~ 1.5 GHzの周波数レンジ
- 振幅と位相応答の同時測定、S11とS21ベクトルパラメータの測定に対応したベクトルネットワーク解析
- 単方向ポートでの40 dB、70 dB以上の伝送ダイナミックレンジ、ポート拡張と速度係数の設定へのサポート
- 反射/伝送係数、反射/挿入損失、位相、群遅延、定在波比、スイスチャート、ポーラチャート等の表示
- ケーブル・アンテナに対するDTF測定、ネットワーク解析のタイムドメイン測定に基づいたパラメータ解析・測定による正確なケーブル障害位置特定、インピーダンス解析等の機能
- 3.5 GHzレンジ、NタイプのOSLメカニカル校正をサポート

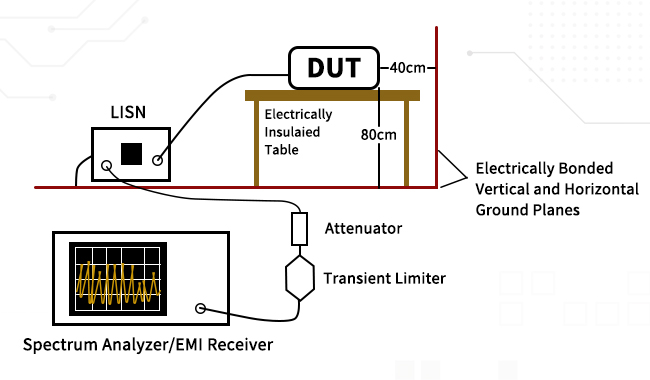

低価格のEMIプリコンプライアンス・ソリューション
EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。
- テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正
- EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
- CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載
- 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット
- 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供
- PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート
- PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます。
低価格のEMIプリコンプライアンス・ソリューション
EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。
- テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正
- EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
- CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載
- 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット
- 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供
- PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート
- PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます。

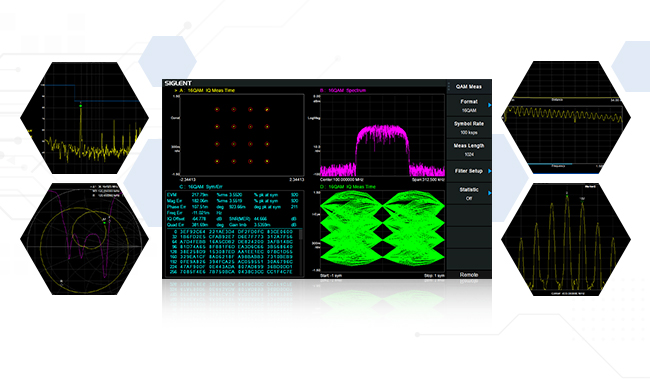

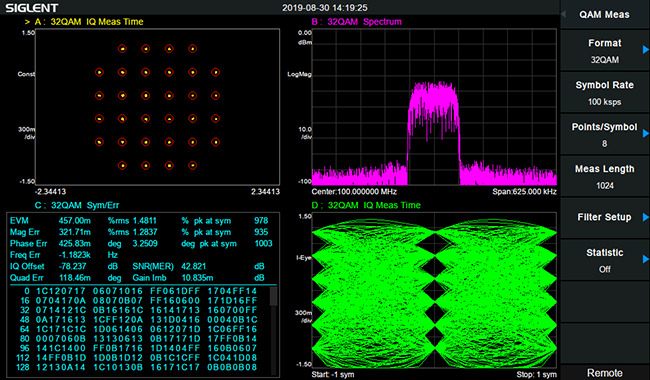

変調信号の精密解析
豊富な復調解析機能を備えています。
- AM/FMアナログ変調解析、ASK/FSK/PSK/MSK/QAM等の複合変調の解析機能をサポート
- EVM、振幅・位相オフセットエラー、IQオフセットエラー、ゲインインバランス他、多数のデータ解析機能を搭載
- アイダイアグラム、信号空間ダイアグラム、位相ダイアグラム、タイムドメイン、周波数ドメイン、エラードメイン等の様々な解析フォーマットを搭載
変調信号の精密解析
豊富な復調解析機能を備えています。
- AM/FMアナログ変調解析、ASK/FSK/PSK/MSK/QAM等の複合変調の解析機能をサポート
- EVM、振幅・位相オフセットエラー、IQオフセットエラー、ゲインインバランス他、多数のデータ解析機能を搭載
- アイダイアグラム、信号空間ダイアグラム、位相ダイアグラム、タイムドメイン、周波数ドメイン、エラードメイン等の様々な解析フォーマットを搭載

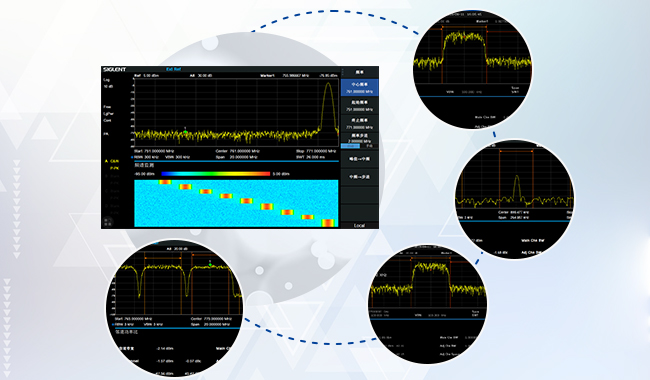

豊富な電力測定
- CHP、チャンネル電力
- ACPR、隣接チャンネル電力比
- OBW、占有帯域幅
- T-Power、タイムドメインパワー
- CNR、キャリアノイズ比
- TOI、第3次インターセプト
- 高調波測定
- スペクトラムモニタ
豊富な電力測定
- CHP、チャンネル電力
- ACPR、隣接チャンネル電力比
- OBW、占有帯域幅
- T-Power、タイムドメインパワー
- CNR、キャリアノイズ比
- TOI、第3次インターセプト
- 高調波測定
- スペクトラムモニタ
便利で使いやすいミニマルデザイン
- 最新のインダストリアルデザイン、シンプルな表示インターフェースと操作モード
- マルチタッチ対応の静電容量式タッチスクリーン、マウスとキーボードをサポート
- 画面編集や保護に対応
- 高性能なリモートコントロール機能：パソコンやモバイル端末によるネットワーク監視、FTPファイル操作に対応
便利で使いやすいミニマルデザイン
- 最新のインダストリアルデザイン、シンプルな表示インターフェースと操作モード
- マルチタッチ対応の静電容量式タッチスクリーン、マウスとキーボードをサポート
- 画面編集や保護に対応
- 高性能なリモートコントロール機能：パソコンやモバイル端末によるネットワーク監視、FTPファイル操作に対応
仕様
| モデル | SVA1015X | SVA1032X |
| 周波数レンジ | 9 kHz ~ 1.5 GHz | 9 kHz ~ 3.2 GHz |
| 分解能帯域幅 | 1 Hz ~ 1 MHz | 1 Hz ~ 1 MHz |
| 表示平均ノイズレベル | -156 dBm/Hz | -161 dBm/Hz |
| 位相ノイズ | <-98 dBc/Hz | <-98 dBc/Hz |
| 3次インターセプト | +8 dBm | +10 dBm |
| 振幅精度 | <1.2 dB | <0.7 dB |
| トラッキングジェネレータ | 5 MHz - 1.5 GHz | 100 kHz - 3.2 GHz |
| 校正キット | オプション | オプション |
| 障害位置検出機能 | オプション | オプション |
| 拡張測定キット（オプション） | CHP、ACPR、OBW、CNR、高調波、TOI、モニタ | |
| EMIプリコンプライアンステストキット（オプション） | EMIフィルタ、準尖頭値検出器、EasySpectrumソフトウェア | |
| 変調タイプ（オプション） | ASK，FSK，AM，FM，QAM，PSK，MSK | |
| 通信インターフェース | LAN、USBデバイス、USBホスト（USB-GPIB） | |
| リモートコントロール対応 | SCPI / Labview / IVI（USB-TMCベース）/ VXI-11 / Socket / Telne | |
| リモートコントローラ | NI-MAX、Webブラウザ、EasySpectrumソフトウェア、ファイルエクスプローラ | |
型番
周波数レンジ
DANL
位相ノイズ
帯域幅
分解能帯域幅
税込価格（円）
SVA1015X
9 kHz ~ 1.5 GHz
-156 dBm/Hz
<-99 dBc/Hz
-
1 Hz ~ 1 MHz
¥286,000
SVA1032X
9 kHz ~ 3.2 GHz
-161 dBm/Hz
<-98 dBc/Hz
-
1 Hz ~ 1 MHz
¥660,000
SVA1075X
9 kHz ~ 7.5 GHz
-165 dBm/Hz
<-98 dBc/Hz
-
1 Hz ~ 3 MHz
¥1,573,000
