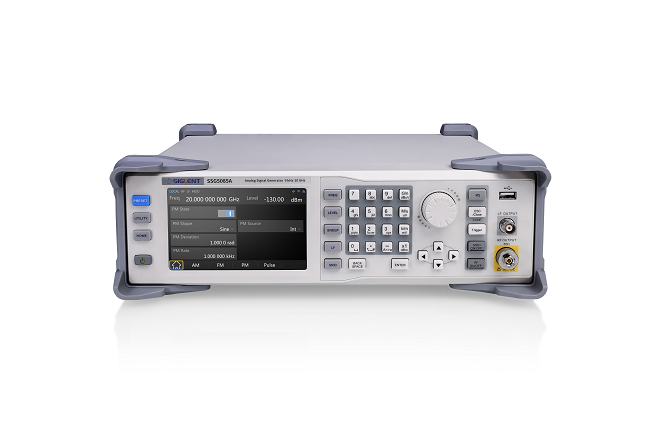

SSG5000Aシリーズ RFシグナルジェネレータ
主な特徴
  • 最大周波数 13.6 GHz / 20 GHz
  • 0.001 Hz 周波数設定分解能
  • レベル設定レンジ: -130 dBm ~ 25 dBm
  • 位相ノイズ: -120 dBc / Hz @ 1 GHz、20 kHzオフセット(標準値)
  • レベルエラー ≦ 0.7 dB(標準値)
  • 内部、外部、内部+外部ソース設定に対応したAM、FM、PMアナログ変調機能を搭載
  • シングルパルス、ダブルパルス、パルス列ジェネレータ(オプション)
×
広範な用途に対応
SSG5083A/SSG5085Aは、AM、FM、PM変調、パルス変調、パルス列生成、パワーメータ制御等の機能を搭載した、周波数レンジ9 kHz ~ 13.6/20 GHzの出力仕様を持つマイクロ波シグナルジェネレータです。標準OCXOリファレンスハードウェアの内蔵により、精度と安定性に優れた信号出力を実現しています。通信や航空宇宙、国防、その他の分野での使用を想定して設計されており、研究開発や製造等の様々なアプリケーションシナリオに対応します。
広範な用途に対応
SSG5083A/SSG5085Aは、AM、FM、PM変調、パルス変調、パルス列生成、パワーメータ制御等の機能を搭載した、周波数レンジ9 kHz ~ 13.6/20 GHzの出力仕様を持つマイクロ波シグナルジェネレータです。標準OCXOリファレンスハードウェアの内蔵により、精度と安定性に優れた信号出力を実現しています。通信や航空宇宙、国防、その他の分野での使用を想定して設計されており、研究開発や製造等の様々なアプリケーションシナリオに対応します。
パルスジェネレータ
最小パルス幅20 nsのパルスジェネレータ機能を標準搭載しています。また、オプションのパルス列ジェネレータ機能は、1 ~ 2047のパルス数に対応し、複雑なパルスシミュレーションを可能とします。

パルスジェネレータ
最小パルス幅20 nsのパルスジェネレータ機能を標準搭載しています。また、オプションのパルス列ジェネレータ機能は、1 ~ 2047のパルス数に対応し、複雑なパルスシミュレーションを可能とします。


仕様
周波数(最大値) 13.6 GHz/20 GHz
周波数分解能 0.001 Hz
レベル設定レンジ -130 dBm ~ +25 dBm
位相ノイズ -120 dBc/Hz オフセット20 kHz @ 1 GHz(標準値)
振幅分解能 0.01 dB
レベル確度 ≦ 0.7 dB(標準値)
変調タイプ AM/FM/PM変調、パルス変調
最大出力電力 +23 dBm
ディスプレイ 5インチ静電容量式タッチスクリーン、RGB(800×480)
その他 パルスジェネレータ、パルス列ジェネレータ
インターフェース 標準:ISBホスト、USBデバイス(USBTMC)、LAN(VXI-11、10/100 Base、RJ-45)
オプション:GPIB
型番
周波数レンジ
周波数分解能
IQ変調
位相雑音
ディスプレイ
最大出力電力
税込価格(円)
SSG5083A
9 KHz~13.6 GHz
0.001 Hz
なし
-120dB/Hz
RGB(800×480)、5インチ静電容量式タッチスクリーン
+23 dBm
¥3,085,170
SSG5085A
9 KHz~20 GHz
0.001 Hz
なし
-120dB/Hz
RGB(800×480)、5インチ静電容量式タッチスクリーン
+23 dBm
¥3,629,560
