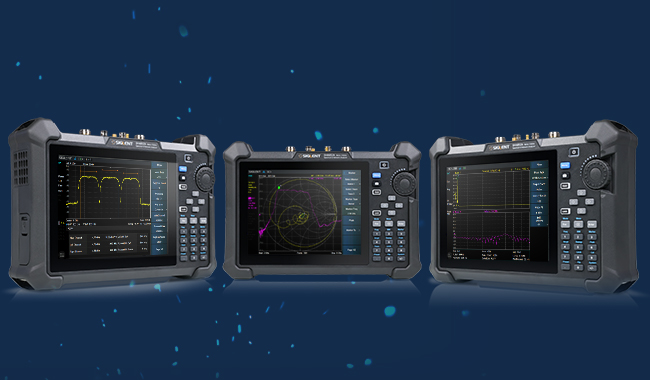

SHA850Aシリーズ ハンドヘルド スペクトラム＆ベクトル・ネットワークアナライザー
- 標準のスペクトラムアナライザ（SA）およびキャット（CAT）モード、オプションのベクトル・ネットワークアナライザ（VNA）モード
- 9 kHzから7.5 GHzまでの周波数範囲
- -165 dBm/Hzの表示平均雑音レベル（典型値）
- 1 GHzでの-104 dBc/Hz、10 kHzオフセットのSSB位相ノイズ（典型値）
- VNAモードでの114 dBのダイナミックレンジ（典型値）
- チャネルパワー、ACPR、高調波、TOI測定オプション
- 標準のプリアンプ、8.4インチのタッチスクリーン、最大4時間の動作時間
- GPS位置情報とログ記録機能
×

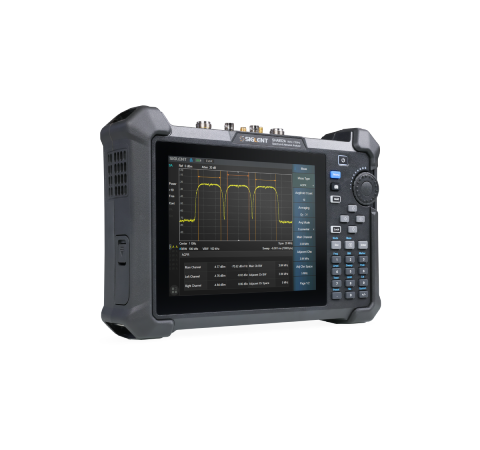

フィールドでの使用に最適
SHA850Aは、フィールドエンジニア向けに設計されています。8.4インチの大きなタッチスクリーンとノブ＆キー操作が特徴です。このユニットには標準のバッグとハンドストラップが付属しており、エンジニアは肩にかけるか手でしっかりと持つことができます。1つのバッテリーでの作業時間は最大4時間です。GPSと方向性アンテナのオプションを備えることで、フィールドでの完璧なツールとなります。
フィールドでの使用に最適
SHA850Aは、フィールドエンジニア向けに設計されています。8.4インチの大きなタッチスクリーンとノブ＆キー操作が特徴です。このユニットには標準のバッグとハンドストラップが付属しており、エンジニアは肩にかけるか手でしっかりと持つことができます。1つのバッテリーでの作業時間は最大4時間です。GPSと方向性アンテナのオプションを備えることで、フィールドでの完璧なツールとなります。

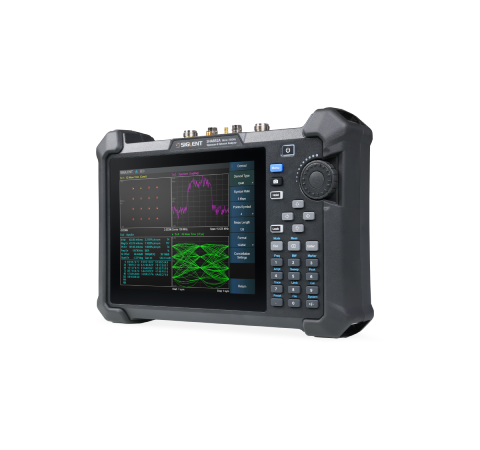

多機能アナライザー
SHA850Aでは、スペクトラムアナライザーとケーブル＆アンテナアナライザーモードが標準で提供されており、一方でベクトルネットワークアナライザーと変調解析モードはオプションとして利用できます。 これらの機能を1つのユニットに組み込んでいるため、エンジニアはフィールドに異なる計測機器を持ち運ぶ必要がありません。これにより、フィールドエンジニアの負担が軽減され、テストがより便利に行えます。
多機能アナライザー
SHA850Aでは、スペクトラムアナライザーとケーブル＆アンテナアナライザーモードが標準で提供されており、一方でベクトルネットワークアナライザーと変調解析モードはオプションとして利用できます。 これらの機能を1つのユニットに組み込んでいるため、エンジニアはフィールドに異なる計測機器を持ち運ぶ必要がありません。これにより、フィールドエンジニアの負担が軽減され、テストがより便利に行えます。

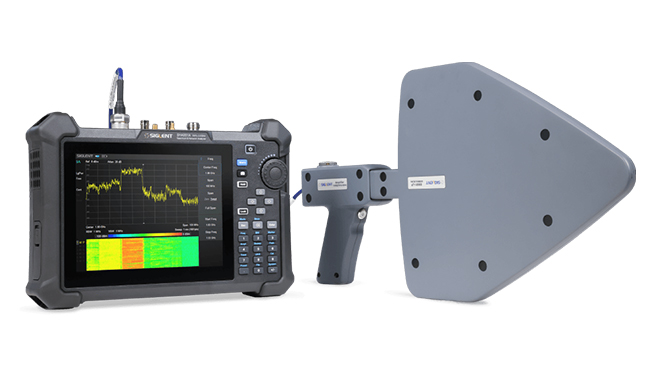

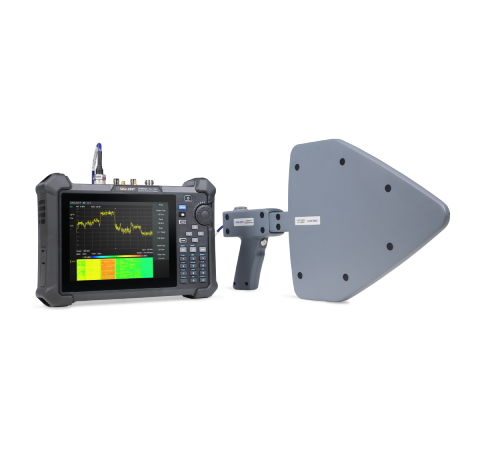

豊富なアクセサリー
さまざまな測定を実施するためには、アクセサリーは不可欠です。急成長するRFソリューションの製造メーカーとして、SiglentはRFエキスパートやエンジニア向けに、GPSアンテナ、方向性アンテナ、キャリブレーションキット、さまざまな種類のRFケーブルやコネクタなどのアクセサリーを提供しています。
豊富なアクセサリー
さまざまな測定を実施するためには、アクセサリーは不可欠です。急成長するRFソリューションの製造メーカーとして、SiglentはRFエキスパートやエンジニア向けに、GPSアンテナ、方向性アンテナ、キャリブレーションキット、さまざまな種類のRFケーブルやコネクタなどのアクセサリーを提供しています。
仕様
| 周波数範囲 | SHA851A: 9 kHz~3.6 GHz SHA852A: 9 kHz~7.5 GHz |
| ベクトルネットワークアナライザー | SHA851A: 100 kHz~3.6 GHz SHA852A: 100 kHz~7.5 GHz |
| 周波数分解能 | 1 Hz |
| 高度な測定キット（オプション） | CHP、ACPR、OBW、T-Power、タイムドメインパワー、CNR、高調波、TOI、スペクトログラム |
| 表示平均雑音レベル（DANL） | <-165 dBc/Hz |
| 変調方式（オプション）(opt.) | AM, FM, PM, ASK, FSK, MSK, PSK, DPSK, QAM |
| ケーブルおよびアンテナアナライザー | SHA851A: 9 kHz~3.6 GHz SHA852A: 9 kHz~7.5 GHz |
| 通信インターフェース | LAN, USB Device, USB Host(USB-GPIB) |
| TOI | +16 dbm |
| リモート制御対応 | SCPI / Labview / IVI（USB-TMC / VXI-11 / GPIB / ソケット / Telnet NI-MAX Webブラウザー（HTML 5対応） |
| SSB位相ノイズ | <-104 dBc/Hz |
| ディスプレイ | TFT LCD, 800 × 600, 8.4 inch multi-touch screen |
型番
周波数範囲
ベクトルネットワークアナライザー
分解能帯域幅
位相ノイズ（典型値）
表示平均雑音レベル（典型値）
税込価格（円）
SHA851A
9 kHz - 3.6 GHz
100 kHz - 3.6 GHz
1 Hz
< -104 dBc/Hz
-165 dBm/Hz
¥891,000
SHA852A
9 kHz - 7.5 GHz
100 kHz - 7.5 GHz
1 Hz
< -104 dBc/Hz
-165 dBm/Hz
¥1,485,000
