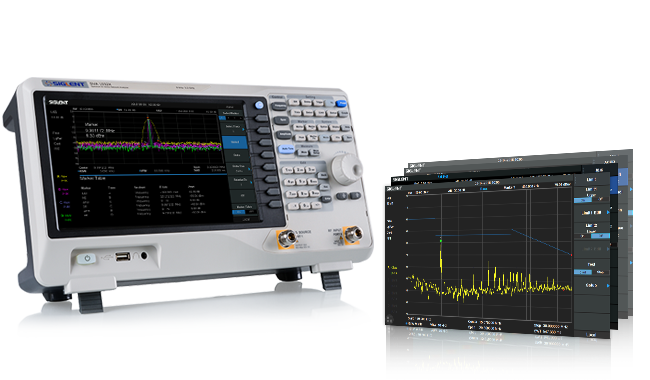

SSA3000Xシリーズ スペクトラムアナライザ
特徴
- 周波数レンジ 9 kHz ~ 2.1/3.2 GHz
- 表示平均ノイズレベル -161 dBm/Hz（標準値）
- 位相ノイズ -98 dBc/Hz @ 10 kHzオフセット（1 GHz、標準値）
- 総振幅確度 < 0.7 dB
- 最小帯分解能帯域幅（RBW） 1 Hz
- トラッキングジェネレータ（TG）標準付属
×
コストパフォーマンスに優れた高性能スペクトラムアナライザ
SSA3000Xシリーズは、軽量・小型でユーザーフレンドリーなインターフェース、明るく視認性の高いディスプレイ、高い性能と信頼性を備えた自動測定、その他豊富な機能を搭載しています。研究開発や教育、生産、保守、プリコンプライアンステストといった用途に適しています。
- 帯域幅 9 kHz ~ 2.1/3.2 GHz、最小分解能帯域幅 1 Hz
- 表示平均ノイズレベル < -161 dBm/Hz、全振幅確度 < 0.7 dB
- プリアンプ、リモートコントロール機能の命令セット、PCソフトウェア「EasySpectrum」を標準搭載
- 無償のトラッキングジェネレータ、伝送特性、VSWR測定、信号電力測定、EMIプリコンプライアンステストに対応しています。
コストパフォーマンスに優れた高性能スペクトラムアナライザ
SSA3000Xシリーズは、軽量・小型でユーザーフレンドリーなインターフェース、明るく視認性の高いディスプレイ、高い性能と信頼性を備えた自動測定、その他豊富な機能を搭載しています。研究開発や教育、生産、保守、プリコンプライアンステストといった用途に適しています。
- 帯域幅 9 kHz ~ 2.1/3.2 GHz、最小分解能帯域幅 1 Hz
- 表示平均ノイズレベル < -161 dBm/Hz、全振幅確度 < 0.7 dB
- プリアンプ、リモートコントロール機能の命令セット、PCソフトウェア「EasySpectrum」を標準搭載
- 無償のトラッキングジェネレータ、伝送特性、VSWR測定、信号電力測定、EMIプリコンプライアンステストに対応しています。

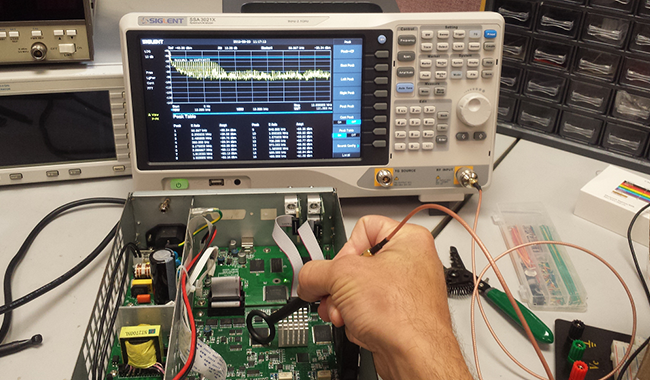

低コストのEMIプリコンプライアンス・ソリューション
EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。
- テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正
- EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
- CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載
- 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット
- 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供
- PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート
- PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます
低コストのEMIプリコンプライアンス・ソリューション
EMI診断やEMIプリコンプライアンステスト用の豊富な機能と周辺機器をサポートしています。
- テスト補償補正、プローブ、アンテナ、LISN、ケーブルの周波数特性補正
- EMI国際規格のリミットテンプレートやユーザー定義のリミットライン設定に対応
- CISPR 16に準拠したEMIフィルタと測定時間の設定に対応した準尖頭値検出器を搭載
- 放射線やケーブル、PCBといった干渉源の発見に有効なSRF5030T近接界プローブセット
- 単相デバイスの伝導妨害電圧測定用の人工電力ネットワークSEM5040Aを提供
- PCソフトウェア「EasySpectrum」によるEMIプリコンプライアンステストの自動化プロセスの完全サポート
- PCソフトウェアは、全工程のファイル構成もサポートしており、プロジェクト管理に役立ちます
SWR＆伝送特性測定
SSA3000X Plusシリーズはネットワークアナライザとしても使用可能です。
- トラッキングジェネレータを使用して、フィルタの伝送特性やケーブルの挿入損失を測定することができます。
- トラッキングソースと外付けの方向性結合器（RB3X20）により、アンテナやケーブルのVSWR、リターンロスの測定を実現します。
SWR＆伝送特性測定
SSA3000X Plusシリーズはネットワークアナライザとしても使用可能です。
- トラッキングジェネレータを使用して、フィルタの伝送特性やケーブルの挿入損失を測定することができます。
- トラッキングソースと外付けの方向性結合器（RB3X20）により、アンテナやケーブルのVSWR、リターンロスの測定を実現します。

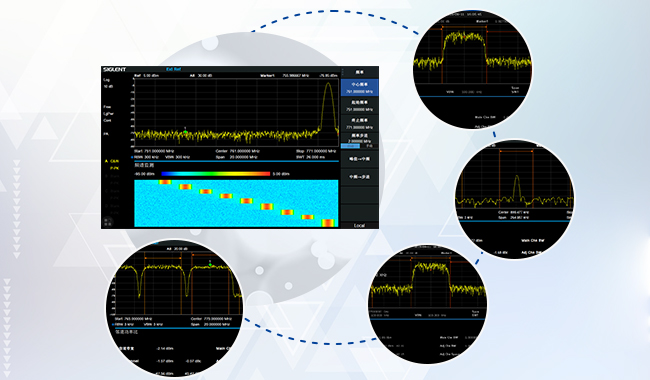

豊富な電力測定
多様な無線通信信号の電力測定に対応しています。
- CHP、チャンネル電力
- ACPR、隣接チャンネル電力比
- OBW、占有帯域幅
- T-Power、タイムドメインパワー
- TOI、第3次インターセプト
- スペクトラムモニタ
豊富な電力測定
多様な無線通信信号の電力測定に対応しています。
- CHP、チャンネル電力
- ACPR、隣接チャンネル電力比
- OBW、占有帯域幅
- T-Power、タイムドメインパワー
- TOI、第3次インターセプト
- スペクトラムモニタ
仕様
| 周波数レンジ | SSA3032X：9 kHz~3.2 GHz SSA3021X：9 kHz~2.1 GHz |
| 分解能帯域幅 | SSA3032X：1 Hz~1 MHz SSA3021X：1 Hz~1 MHz |
| 表示平均ノイズレベル | SSA3032X：-161 dBm/Hz, Normalize to 1 Hz (typ.) SSA3021X：-161 dBm/Hz, Normalize to 1 Hz (typ.) |
| 位相ノイズ | < -98 dBc/Hz@1 GHz, 10 kHz offset |
| トラッキングジェネレータ | SSA3032X：100 kHz~3.2 GHz SSA3021X：100 kHz~2.1 GHz |
| 振幅精度 | SSA3032X：< 0.7 dB SSA3021X：< 0.7 dB |
| 標準機能 | プリアンプ |
| オプション機能 | Tトラッキングジェネレータキット 反射測定キット 拡張測定キット EMIプリコンプライアンステストキット |
| ディスプレイ | 10.1インチ（1024×600） |
型番
周波数レンジ
DANL
位相ノイズ解析
帯域幅
分解能帯域幅
税込価格（円）
SSA3032X
9 kHz ~ 3.2 GHz
-161 dBm/Hz
< -98 dBc/Hz@ 1 GHz
-
1 Hz ~ 1 MHz
¥506,000
SSA3021X
9 kHz ~ 2.1 GHz
-161 dBm/Hz
< -98 dBc/Hz@ 1 GHz
-
1 Hz ~ 1 MHz
¥275,000
