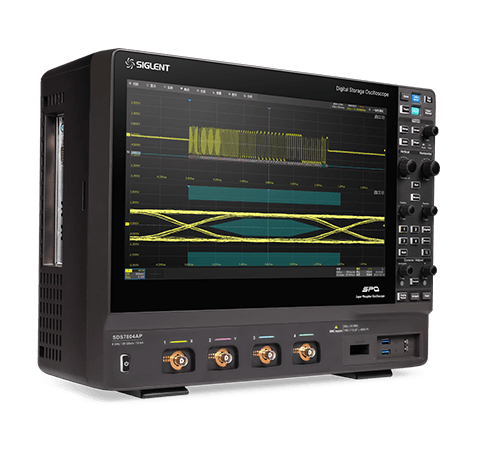

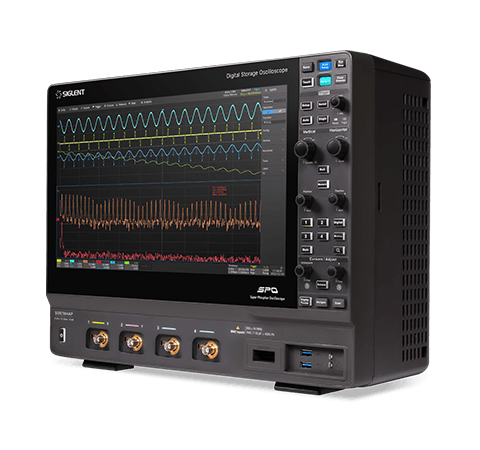

SDS7000Aシリーズで
デジタル・オシロスコープ
デジタル・オシロスコープ
主な特徴
- 最大6 GHzの帯域幅、12ビットADC解像度
- サンプルレート： 20GSa/s（インターリーブ）、
10GSa/s（非インターリーブ） - メモリ長： 標準500Mpts/ch、オプション1Gpts/ch
- 波形更新レート： 最大1,000,000wfm/s
- ディスプレイ： 15.6インチタッチHDディスプレイ
×
USB-GPIBアダプタ
GPIB非対応の機器をGPIB上で操作可能にするアダプタです。サードパーティ製のGPIBバスコントローラとの互換性があります。
SAP5000D 高速差動プローブ
帯域幅5GHz、立ち上がり時間80ps、差動入力容量400fF、減衰比10:1。
DF2001Aデスキューフィクスチ
電源解析用のデスキューフィクスチャ
SDS2000X、SDS2000X Plus、SDS5000X、SDS6000L、SDS6000A、SDS7000A シリーズの4チャンネルモデルで、電圧・電流プローブと電源解析オプションと共に使用可能
SDS2000X、SDS2000X Plus、SDS5000X、SDS6000L、SDS6000A、SDS7000A シリーズの4チャンネルモデルで、電圧・電流プローブと電源解析オプションと共に使用可能
高電圧プローブ
帯域幅：40 MHz、最大入力差動電圧 DC：10 kV、AC（rms）：7 kV（正弦波）、AC（Vpp）：20 kV（パルス）、減衰比 1:1000、確度：≦ 3%
高電圧差動プローブ
DPB5150、DPB5150A、DPB5700、DPB5700A、DPB1300、DPB4080
電流プローブ
CPL5100/CP4020/CP4050/CP4070/CP4070A CP6030/CP6030A/CP6150/CP6500/SCP5030/SCP5030A/SCP5150/SCP5150A
詳細ページ関連マニュアルを見る
詳細ページ関連マニュアルを見る
SAP1000アクティブプローブ
SDS5000X、SDS6000A、SDS600L、SDS7000A シリーズオシロスコープ用の1 GHz、シングルエンドのアクティブプローブです。
SAP2500アクティブプローブ
SAP Busインターフェースを備えた、2.5 GHz、シングルエンドの高速アクティブプローブ
SAP2500D 差分プローブ
2.5 GHzの高速差動プローブ
SPL2016
SDS7000A/SDS6000A/SDS6000L/SDS5000X/SDS3000X HD/SDS2000X HD/SDS2000X Plus シリーズのオシロスコープ向けのロジックプローブ
FX-USB2
USB 2.0テスト治具
SDS7000A-CT-1000BASE-T
1000Base-Tコンプライアンステスト（ソフトウェア）

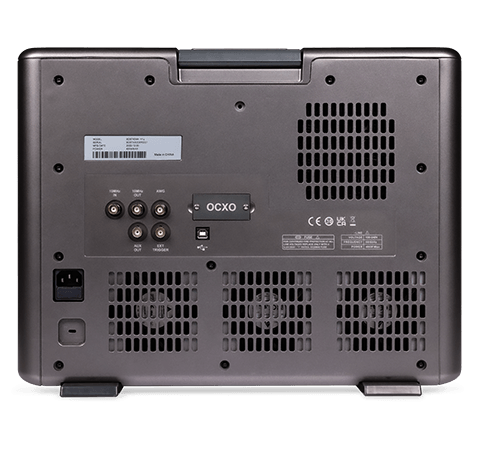

10M_OCXO_L
OCXOタイムベース（工場での組み立てと校正のみ）
SDS7000A-1GPTS
1Gptsメモリ深度（ソフトウェア）
SDS7000A-Manch
マンチェスターデコード（ソフトウェア）
SDS7000A-SENT
SENTトリガー＆デコード（ソフトウェア）
SDS7000A-CANFD
CAN FDトリガー＆デコード（ソフトウェア）
SDS7000A-FlexRay
FlexRayトリガー＆デコード（ソフトウェア）
SDS7000A-1553B
MIL-STD-1553Bトリガー＆デコード（ソフトウェア）
SDS7000A-I2S
I2Sトリガー＆デコード（ソフトウェア）
SDS7000A -EJ
アイダイアグラム/ジッター解析（ソフトウェア）
SDS7000A-PA
電力分析（ソフトウェア）
SDS7000A-FG
波形発生器（ソフトウェア）
SDS7000A-CT-100BASE-T1
100Base-T1コンプライアンステスト（ソフトウェア）
FX-ETH
イーサネットテストフィクスチャ
SDS7000A-CT-100BASE-T
100Base-TXコンプライアンステスト（ソフトウェア）
SDS7000A-CT-USB2
USB 2.0コンプライアンステスト（ソフトウェア）
SDS7000A-USB2
USB 2.0デコード（ソフトウェア）
SDS7000A-ARINC
ARINC 429トリガ&デコード(ソフトウェア)
SAP4000P
4GHz パワーレールプローブ
低周波抵抗20 kΩ、高周波抵抗50 Ω、オフセット電圧範囲±24 V、減衰比1.1:1、ダイナミック・レンジ±600 mV
低周波抵抗20 kΩ、高周波抵抗50 Ω、オフセット電圧範囲±24 V、減衰比1.1:1、ダイナミック・レンジ±600 mV
SP6150A
1.5 GHzパッシブプローブ
減衰比10:1、入力抵抗500 Ω、入力容量1.8 pF、最大入力電圧8.5 V
減衰比10:1、入力抵抗500 Ω、入力容量1.8 pF、最大入力電圧8.5 V
ODP6000B光アイソレーションプローブ
500 MHz（ODP6050B）、1 GHz（ODP6100B）、最大50倍。 差動テスト電圧（DC +ピーク交流）+/-25 V、絶縁電圧+/-60 kV、DC 5 Vアダプターまたは7.4 V のバッテリー電源
