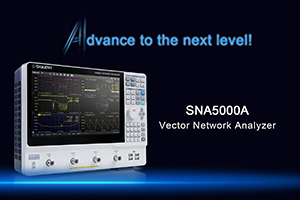

SNA5000Aベクトルネットワークアナライザ

主な特徴

周波数レンジ：9 kHz ~ 8.5 GHz、100 kHz ~ 26.5 GHz
出力レベルの設定レンジ：-55 dBm ~ +10 dBm
ダイナミックレンジ：125 dB
2/4ポートの散乱パラメータ、差動パラメータ、タイムドメインパラメータ測定に対応
Qファクタ、帯域幅、フィルタの挿入損失の1ボタン測定に対応
インピーダンス変換、フィクスチャシミュレーション、アダプタの取外し/挿入調整に対応
スペクトラムアナライザとTDR機能のオプション

製品ビデオ

価格

SNA5000Aベクトルネットワークアナライザ

概要製品型番ビデオマニュアルダウンロード標準アクセサリオプションリソースドキュメントの適用

鼎陽科技は26.5 GHzの測定周波数を持つハイエンドベクトルネットワーク解析器SNA 5000 A

SIGLENT SNA 5000 Aシリーズベクトルネットワークアナライザの周波数範囲は9 kHzから8.5 GHzで、2ポートと4ポートモデルを提供することができる。散乱、微分、時間領域の測定を瞬時に理解できるように設計されています。これらはQ因子、帯域幅、挿入損失フィルタ及び特徴インピーダンス変換、測定平面移動、限界試験、リップル試験、治具シミュレーション及びアダプタ取り外し/挿入調整を決定する有効な機器である。線形周波数、対数周波数、パワースキャン、連続波時間、セグメントスキャンモードの5種類のスキャンタイプがあります。SNA 5000 AシリーズVNAはまた、SOLT、SOLR、TRL、レスポンス、およびレスポンス強化のための散乱パラメータ補正をサポートし、開発および製造アプリケーションの柔軟性を向上させる。
