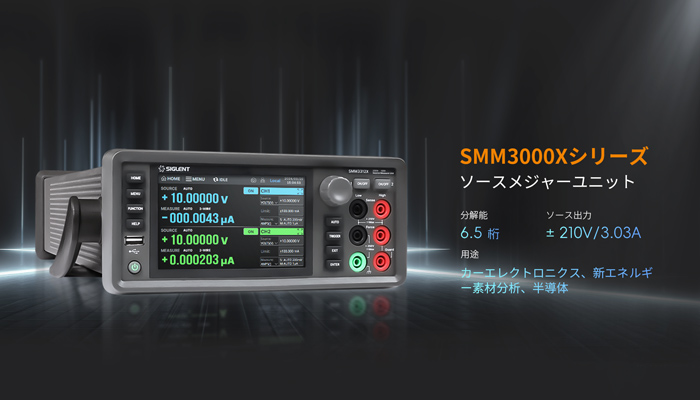

2026年2月27日— SIGLENTはSMM3000Xシリーズのソース/測定ユニット(SMU)を発表した。 SMM3000Xは6ビットの分解能を持ち、出力能力は210vのDC電圧、3.03aのDC電流と10.5 Aのパルス電流に達し

2026年2月27日— SIGLENTはSMM3000Xシリーズのソース/測定ユニット(SMU)を発表した。 SMM3000Xは6ビットの分解能を持ち、出力能力は210vのDC電圧、3.03aのDC電流と10.5 Aのパルス電流に達し、プログラミングと測定の分解能は10 fA / 100 nVと低く、最大収集速度は100，000点/sである。

SMM3000Xは4象限動作をサポートし、被測定デバイス（DUT）に対する閉ループソース・メジャー動作を実現するため、ソース供給と測定を同時に行うことが可能です。電圧源、電流源、電圧計、電流計、抵抗計として機能し、パルス生成と任意波形出力にも対応しており、半導体やその他の非線形デバイス、材料の特性評価に最適なプラットフォームとなります。

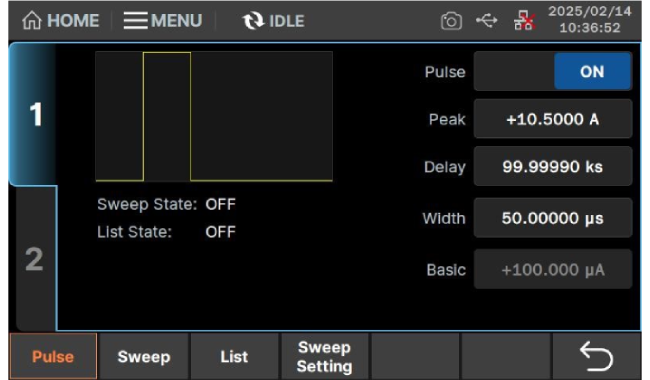

高精度パルスシミュレーション

パルスモードにおいて、SMM3000Xシリーズは最大±10.5Aのパルス電流出力をサポートし、最小パルス幅は50μsです。これにより、パワーデバイスの過渡動作条件を高精度にエミュレートすることができ、例えば窒化ガリウム（GaN）および炭化ケイ素（SiC）デバイスのスイッチング損失試験などに応用可能で、ワイドバンドギャップパワー半導体の研究開発と検証に強力なサポートを提供します。

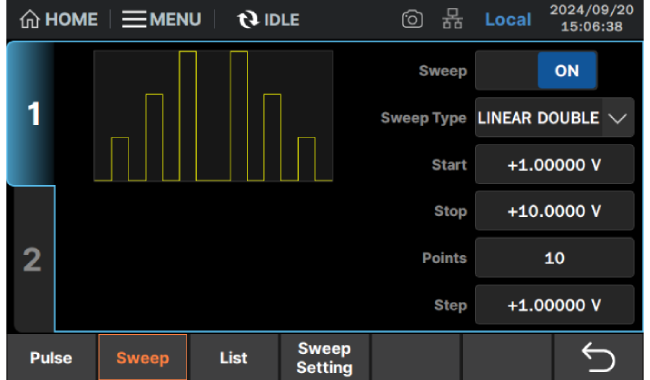

線形および対数スイープ機能

SMM3000Xは線形、対数、パルスの3種類のスイープモードをサポートします。ユーザーは固定ステップサイズで開始値と終了値を設定し、電圧または電流をポイント単位で供給すると同時に、各データポイントを自動的に測定して記録することができます。これにより、ダイオードやトランジスタなどのデバイスの高速特性評価が可能となり、エンジニアは電流-電圧曲線（I-V曲線）を抽出し、様々な動作条件下での導通特性を分析することができます。

柔軟なユーザー定義シーケンス

リストモードにより、ユーザーは最小タイミング分解能10μsでカスタム出力シーケンスを定義することができます。パラメータの変更は線形、非線形、任意、またはユーザー指定の順序で設定可能です。SMM3000Xは定義されたリストに従って電圧または電流を出力し、同時にデータを測定・記録します — 不均一なスイープ、多段階試験、複雑な刺激プロファイルに最適です。

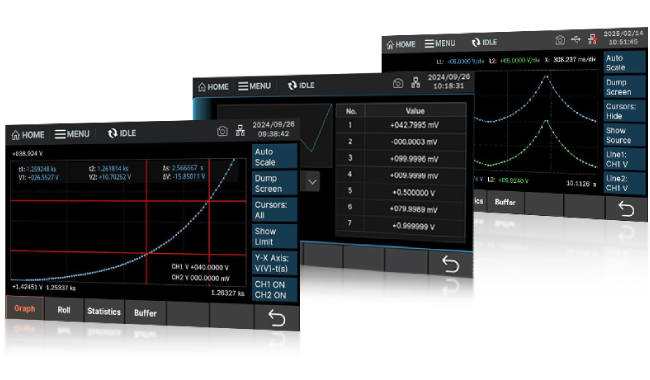

データ可視化と分析

SMM3000Xシリーズは、グラフビュー、ロールビュー、メジャービューを含む複数の表示モードを提供します。
·グラフビュー：数値計算結果のリアルタイムプロットを実現します。
·ロールビュー：取得したデータの時間領域波形を表示します。
·メジャービュー：トレースデータの統計分析を提供します。
これらのビューにより、試験結果に対する多角的な洞察が得られ、データの解釈とデバッグをより直感的に行うことができます。

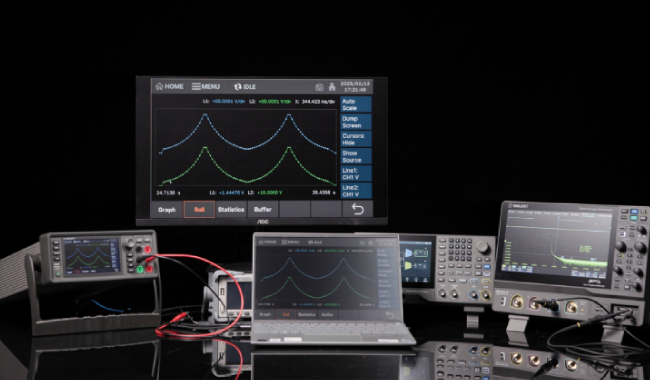

効率的なリモートプログラミングと制御

SMM3000Xは高度なSCPIコマンドセットに基づき、USBおよびLANインターフェースをサポートしており、PCとのシームレスな接続と自動化を実現します。ユーザーは内蔵Webインターフェースを介して機器を操作したり、SCPIスクリプトを使用して深度なカスタム制御を実装したりすることができます。さらに、TCP/IPソケット通信に対応しており、柔軟なネットワークベースの試験制御と自動試験システムへの統合が可能です。

SMM3000Xシリーズは、第3世代半導体、先進光電子デバイス、新興材料の高精度試験ニーズを満たすように設計されており、同時に新エネルギー電池や高密度集積回路の開発サイクルを大幅に短縮します。試験効率と測定精度の両方を向上させることで、新製品開発とイノベーションのための強力な基盤を提供します。
